Prehľad termostatov pre vykurovacie systémy, najmä montáž do čerpadiel, kotlov a radiátorov
Obsah
- Mechanické modely
- Princíp činnosti
- Výhody
- O inštalácii a jej vlastnostiach
- Schéma pripojenia obehového čerpadla k elektrickej sieti
- Modely elektronického typu
- Typy termostatov
- Uzavretá logika
- Montáž čerpadiel Vilo
- Otvorená logika
- Zhrnutie
Mechanické modely
Ventil a tepelná hlavica sú hlavné prvky, bez ktorých si nemožno predstaviť takmer žiadny termostat. V tomto prípade tento plní funkciu citlivého prvku. Tieto časti nepotrebujú vonkajšiu energiu, aby správne fungovali.
Tepelná hlava má zase niekoľko komponentov. Ide o regulátor a pohon, kvapalný prvok, niekedy sa ako alternatíva nachádzajú elastické alebo plynové časti.

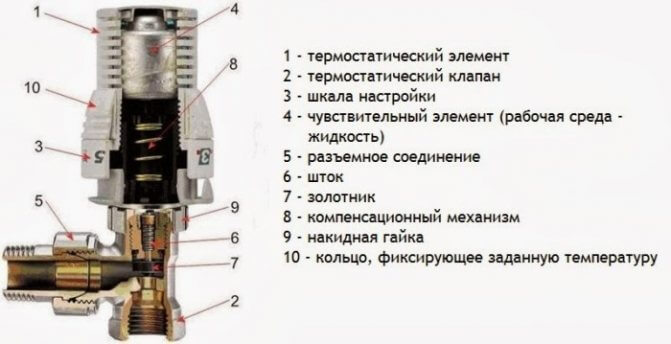

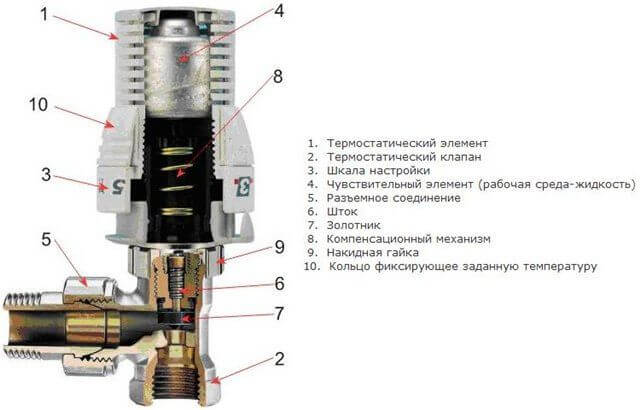

Vnútorná organizácia
Pri výbere regulátora teploty je potrebné vziať do úvahy všetky faktory, ktoré môžu v budúcnosti ovplyvniť prevádzku zariadenia. Jeho hlavné časti sú nasledovné:
- stupnica s nastavením;
- upevnenie nastavenej teploty, krúžok;
- mechanizmus kompenzačného pôsobenia;
- spojovacia matica;
- zásoby;
- cievka;
- odnímateľné pripojenie;
- citlivý prvok;
- termostatický prvok;
- termostatický ventil.
Princíp činnosti
Objem vykurovacieho média sa mení pri zmene teploty vo vykurovanej miestnosti.
Mech tiež mení svoj objem. Z tohto dôvodu sa začína pohyb riadiacej cievky. Jeho pohyb úmerne súvisí s tým, ako sa mení teplotný režim.
Termostat má špeciálny driek ventilu, ktorý sa pohybuje vďaka citlivému prvku, ktorý reaguje na prostredie.
Výhody
Termoregulátory dokážu znížiť spotrebu tepelnej energie o 10-20%. Tie systémy, ktoré majú nielen samostatné termostaty, ale sú navyše vybavené regulátormi na zdroji vykurovania, ušetria 25-35% tepelnej energie.
Okrem toho sa v miestnosti neustále udržiava príjemná mikroklíma, najmä ak sa na ovládanie chladiacej kvapaliny používa automatizácia.
Ďalšie výhody
Medzi ďalšie výhody používania zariadení na reguláciu teploty patrí všestrannosť a vysoká presnosť. Všestrannosť spočíva v tom, že termostaty sú vhodné na inštaláciu do akéhokoľvek typu vykurovacieho systému.
Toto zariadenie sa používa s plynovými, elektrickými kotlami a kotlami na tuhé palivá.
Vysoká presnosť nastavenia sa prejavuje v tom, že aj mechanické zariadenie zastaví prívod ohriatej vody do batérie v správnom čase, nehovoriac o zariadeniach s elektronickým plnením.
Ten možno nastaviť tak, aby sa v určitých časoch udržiavala špecifická príjemná teplota. Elektronický termostat má často funkciu týždenného programovania. Medzi výhody patria aj nasledujúce vlastnosti:
- trvanlivosť – zariadenia sú vyrobené z nehrdzavejúcej ocele. Obzvlášť zaujímavé je zariadenie ruskej výroby, ktoré z hľadiska hydraulických a pevnostných vlastností zodpovedá domácej realite;
- široký sortiment značiek a modelov – dnes termostaty vyrába veľa firiem a dodáva ich zo zahraničia. Vysoká konkurencia pomáha znižovať náklady na produkty.
O inštalácii a jej vlastnostiach

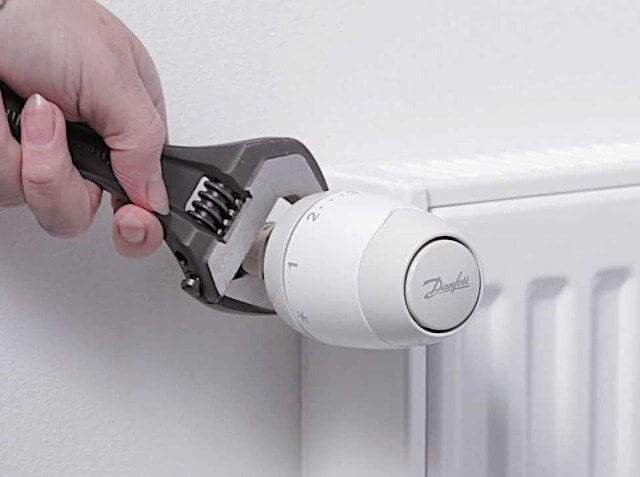

Na prívodnej časti potrubia regulátora je inštalovaný termostatický ventil. Je dôležité udržiavať vodorovnú polohu hlavy vykurovacieho zariadenia. Vystavenie priamemu slnečnému žiareniu, teplo vo veľkých množstvách je neprijateľné.
Radiátory nemôžu normálne vykonávať svoje funkcie, ak sú zakryté závesmi alebo zakryté nábytkom. V takejto situácii sa objaví zóna s takmer úplným nedostatkom citlivosti. To znamená, že nedochádza ku kontaktu s prostredím.
Inak

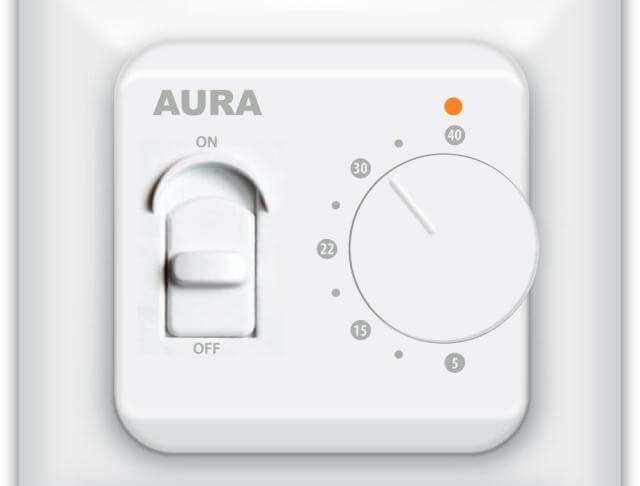

Ak nie je možné inštalovať vykurovací systém iným spôsobom, budete musieť použiť snímače diaľkového ovládania, ktoré majú citlivý náplasťový prvok. Na integráciu do výklenkov sú určené aj takzvané miniregulátory vykurovania.
Odborníci odporúčajú inštalovať špeciálny uzatvárací ventil na spätnom toku vykurovacieho radiátora. Potom nemusíte odpájať celý vykurovací systém od stúpačky, ak potrebujete vyčistiť batériu, demontovať ju.
Na konci vykurovacej sezóny musí byť termostat čerpadla úplne otvorený. Potom sa na ventilovom sedle nevytvorí prebytočný sediment, samotné zariadenie sa jednoducho otáča proti smeru hodinových ručičiek.

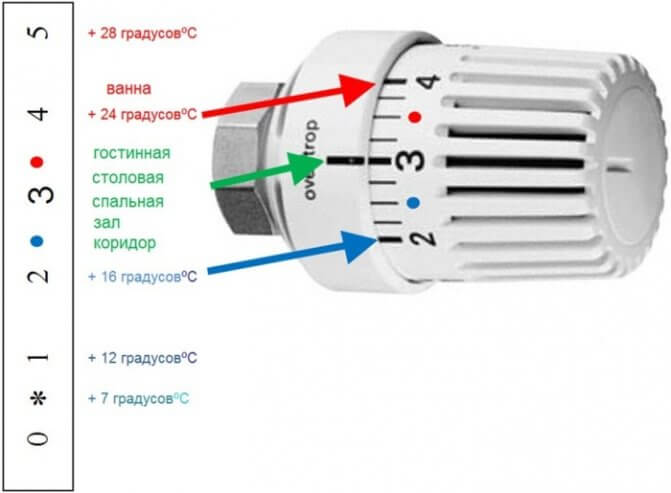

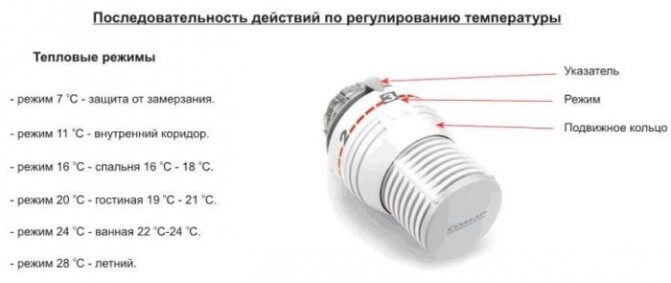

Existuje niekoľko tepelných režimov, s ktorými môžu pracovať rôzne typy čerpacích zariadení.
- leto – 28 ° C;
- kúpeľňa – 24 ° C;
- obývacia izba – 20 ° C;
- spálňa – 16 ° C;
- vnútorná chodba – 11 ° C;
- ochrana proti mrazu – 7 ° C.

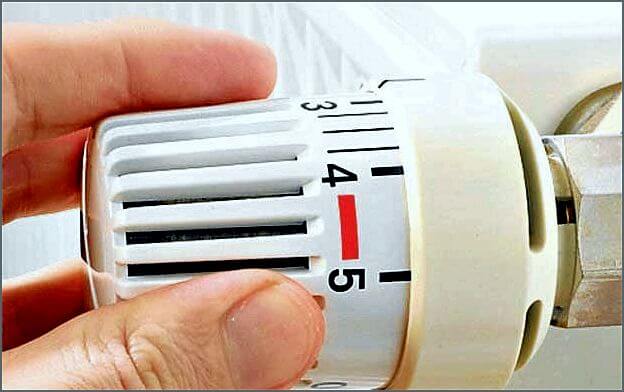

Pred spustením aktívnej prevádzky je nevyhnutné nastaviť termostat čerpadla. V tomto štádiu sa vytvára dodatočný hydraulický odpor. Na dosiahnutie požadovaného výsledku prevádzky čerpadla je potrebné plynulo nastaviť škrtiaci mechanizmus.
Spätný ventil batérie a vstupný ventil sú rovnako dobré, aby pomohli urobiť to isté.

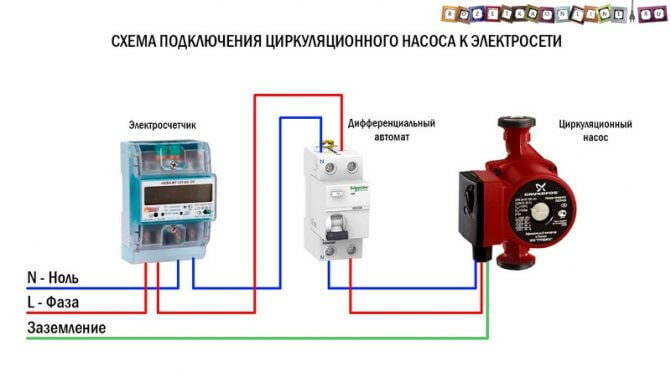

Schéma pripojenia obehového čerpadla k elektrickej sieti
Okruh na pripojenie obehového čerpadla k elektrickej sieti je nasledujúci
Poznámka. Nevyhnutne v schéme zapojenia čerpadla musí byť buď diferenciálny istič (ako v našej schéme) alebo zväzok ochranného ističa a RCD (bezpečnostné odpojovacie zariadenie)
Toto je potrebné predovšetkým na ochranu osoby pred úrazom elektrickým prúdom v prípade poruchy čerpadla alebo nesprávneho pripojenia.
Ako vidíte, v okruhu nie je nič zložité, na prevádzku obehového čerpadla pre domácnosť je potrebná fáza a nula (pracovná nula) a okrem toho je nevyhnutným bezpečnostným prvkom uzemnenie (ochranná nula). Preto sú v svorkovnici čerpadla tri kontakty, ktoré sú príslušne označené.

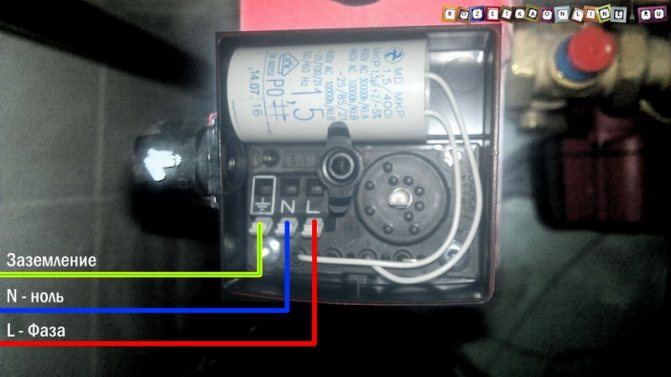

Väčšina obehových čerpadiel vo vykurovacích systémoch je zapojená podľa tejto štandardnej schémy. Hlavnou nevýhodou je, že čerpadlá sa musia zakaždým zapínať a vypínať ručne, preto sa často zapínajú na začiatku vykurovacej sezóny a vypínajú na konci.
Nevýhody tohto spôsobu pripojenia. Myslím, že je zrejmé, že zbytočná spotreba energie a zníženie zdrojov prevádzky čerpadla.
Pre automatizáciu prevádzky obehového čerpadla vo vykurovacom systéme s cieľom znížiť náklady na energiu a zvýšiť celkovú životnosť čerpadla ho môžete pripojiť cez termostat.
Termostat zároveň meria teplotu nosiča tepla a ak je nízka, obehové čerpadlo sa nezapne, aby zbytočne nehnalo studenú vodu systémom (alebo iný nosič tepla), a keď teplota nosiča tepla v blízkosti kotla dosiahne požadovanú úroveň, čerpadlo sa spustí.
Modely elektronického typu
Stručne sa označujú aj ako ET. Ide o automatické zariadenia, ktoré pomáhajú udržiavať nastavenú teplotu. V prípade potreby ich možno použiť s akýmkoľvek typom čerpadla.
Elektronický termostat môže automaticky ovládať ovládače systému, ako sú ventily a čerpadlá, miešačky, kotly.
Ako to funguje?
Prítomnosť externého alebo zabudovaného tepelného snímača v dizajne sa stáva povinnou. Inštaluje sa na miesto bez priameho vplyvu iných vykurovacích zariadení. Táto časť slúži na nastavenie zariadenia.
Tepelný senzor poskytuje ET informácie o teplote udržiavanej v prostredí. V súčasnosti sa vyrábajú digitálne a analógové verzie ET.
Prvé z nich majú viac funkcií, vďaka čomu sa rozšírili.
Na druhej strane sú modely digitálneho typu rozdelené do dvoch typov:
- s otvoreným;
- alebo uzavretá logika.
Typy termostatov
Mechanický termostat
Miesto inštalácie a vlastnosti termostatu sa určujú už pri plánovaní vykurovacieho systému. Parametre dodávky tepla sa vypočítajú vopred a na základe týchto údajov sa vyberú komponenty systému.
Termostat pre radiátor v tomto prípade nie je výnimkou. Okrem technických vlastností by sa však mali brať do úvahy aj prevádzkové vlastnosti. Patria sem nasledujúce faktory:
- Stupeň automatizácie zariadenia … Určuje, ako často je potrebné manuálne ladenie pre normálnu prevádzku;
- Vlastnosti inštalácie … Niektoré modely izbových termostatov na vykurovanie môžu byť namontované v presne definovanej polohe;
- Presnosť ovládacieho prvku … Aké zmeny teploty teplej vody spustia zariadenie;
- Doplnkové režimy … Takmer každý elektrický termostat na vykurovanie je možné nakonfigurovať na dennú alebo týždennú prevádzku podľa presne definovaných parametrov systému.
Zvážte najbežnejšie typy termostatov na vykurovanie domu v závislosti od konštrukčných prvkov a výkonu.
Niektoré modely kotlov majú zabudované termostaty. Toto je potrebné vziať do úvahy pri navrhovaní regulačných mechanizmov vykurovacieho systému.

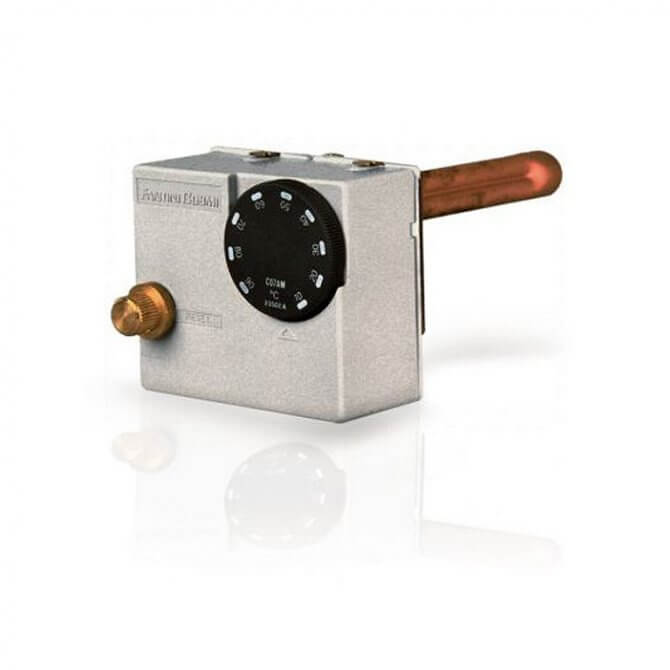

Mechanický termostat na vykurovanie
Konštrukcia mechanického termostatu
Najjednoduchším spôsobom regulácie vykurovania radiátora alebo časti systému je zakúpenie mechanického termostatu pre vykurovacie kotly, ktorý je možné inštalovať aj do radiátorového potrubia. Jeho dizajn nie je obzvlášť zložitý. Obsahuje uzamykací mechanizmus a mechanickú riadiacu jednotku.
Pod vplyvom teploty sa pracovný prvok rozširuje, ktorý je naplnený pracovnou tekutinou. Jeho telo začne tlačiť na stonku, ktorá pri spustení obmedzuje prietok horúcej vody v potrubí. Zníženie pracovného priemeru vedenia vedie k zníženiu ohrevu radiátora.
Takéto termostaty vo vykurovacom systéme je možné inštalovať až po oboznámení sa s ich vlastnosťami:
- Miesto inštalácie. Môže byť inštalovaný na vstupe aj výstupe. Všetko závisí od aktuálnej úlohy. Ak je potrebné regulovať stupeň ohrevu radiátora, inštalácia sa vykonáva pred ním. Na obmedzenie toku chladiacej kvapaliny z batérie je namontovaná za ňou;
- Miesto. Pre správnu funkciu musí byť termostat na vykurovacej batérii namontovaný zboku, aby horúci vzduch neovplyvňoval ovládací prvok;
- Parametre termostatu sú vopred vypočítané pre konkrétny vykurovací systém.
Charakteristickým znakom mechanických termostatov pre vykurovacie kotly je ich kapacita.
Regulačný prvok sa nastavuje pred spustením vykurovacieho systému. K tomu je potrebné stabilizovať tlak v potrubí a nastaviť požadovanú hodnotu odozvy termostatu pre vykurovací kotol.
Dvoj a trojcestné ventily

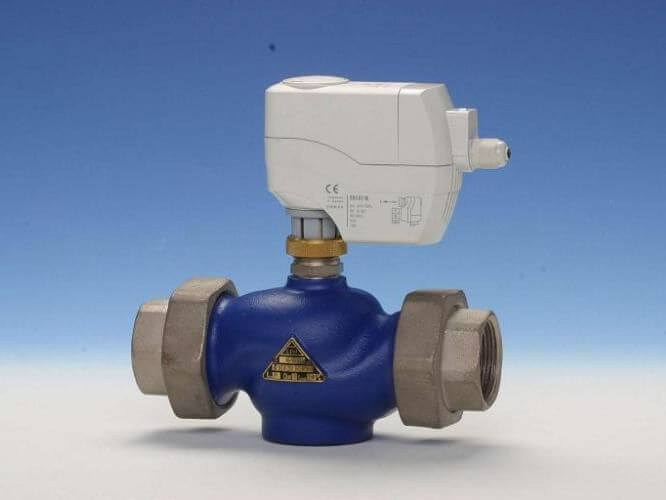

Dvojcestný ventil na vykurovanie
Sú to všestranné zariadenia, ktoré môžu vykonávať niekoľko funkcií. Ich rozdiel od vyššie uvažovaných termostatov pre vykurovacie teleso spočíva v absencii ovládacieho prvku, ktorý funguje pri zmene teploty vody.
Jednoduchý mechanický termostat pre vykurovacie kotly funguje iba v miestnej zóne. Tie. v skutočnosti nezohľadňuje vnútornú a vonkajšiu teplotu. Automatizované ventily túto nevýhodu nemajú. Je to spôsobené zvláštnosťami ich dizajnu, ktorý pozostáva z nasledujúcich komponentov:
- Mechanický posúvač – žeriav;
- Servo mechanizmus inštalovaný na drieku riadiaceho ventilu.
Servomechanizmus je možné pripojiť k akémukoľvek externému ovládaciemu prvku – programátoru alebo snímaču teploty. V závislosti od externých údajov sa nastavuje driek ventilu, ktorý obmedzuje prietok chladiacej kvapaliny v tejto časti potrubia.
Okrem funkcie termostatu na radiátore je možné ventily použiť v nasledujúcich vykurovacích telesách:
- Vodou tepelne izolovaná podlaha … Sú súčasťou miešacej jednotky;
- Kolektorový vykurovací systém … Regulujte prívod chladiacej kvapaliny do konkrétneho úseku linky.
Ak potrebujete termostat pre vykurovacie čerpadlo, budú tou najlepšou voľbou dvoj a trojcestné ventily. Okrem funkcie nastavenia objemu teplej vody dokážu v niektorých prípadoch stabilizovať hydrodynamický rozvod v systéme.
Niektoré modely ventilov majú zabudovaný snímač teploty a zároveň majú možnosť pripojenia k externému teplomeru.

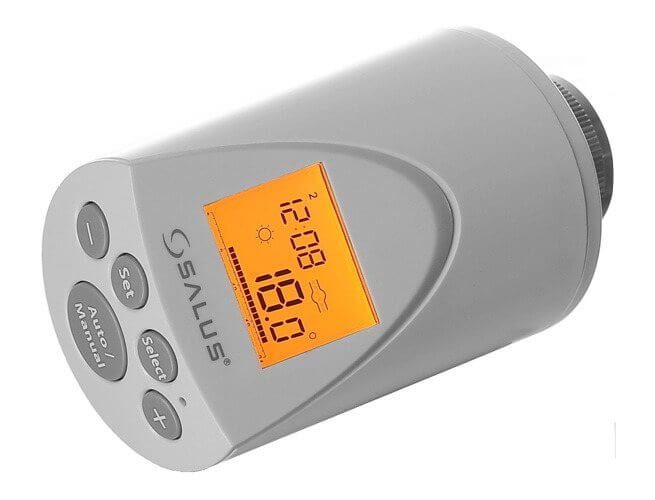

Elektronický termostat na vykurovanie

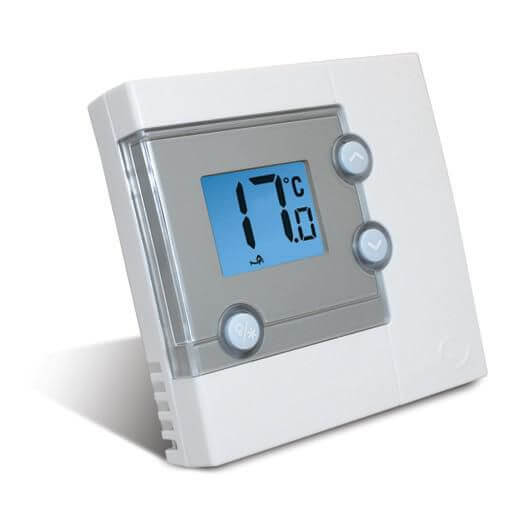

Elektronický programátor termostatu
Na automatizáciu prevádzky dodávky tepla sa odporúča inštalovať elektronický kontaktný termostat na vykurovanie. Často nie sú namontované na batérii alebo radiátore, ale majú vzdialený dizajn. Môže byť inštalovaný kdekoľvek v miestnosti.
Najjednoduchšie modely izbových termostatov majú jeden diaľkový snímač teploty a ovládací prvok. Je inštalovaný v určitej časti systému a podľa jeho údajov sa menia parametre kotla alebo regulačného ventilu. Pre efektívnu prevádzku sa však odporúča použiť zložitejšie modely stropných termostatov na vykurovanie s funkciami programátora – denné alebo týždenné.
Pri výbere termostatu pre vykurovaciu batériu by ste sa mali najprv oboznámiť s ich typmi:
- S bimetalovou špirálou … Pri vystavení horúcemu vzduchu sa roztiahne a uzavrie kontakt. V dôsledku toho sa spustí nastavovací mechanizmus a vydá sa signál na otvorenie (zatvorenie) ventilu. Ortuťový senzor vykonáva rovnakú funkciu;
- S časovačom … Toto je voliteľný komponent, ktorý je možné nakonfigurovať tak, aby menil parametre vykurovania v závislosti od dennej doby. Tento termostat je vhodný na vykurovanie malého domu;
- Programovateľné … U týchto modelov je mechanická časť spojená s elektronickou riadiacou jednotkou.
Posledný typ elektrického termostatu na vykurovanie je vhodný na organizáciu autonómneho zásobovania teplom. Dá sa napojiť na viacero komponentov – kotol, servomechanizmy na radiátoroch a obehové čerpadlo.
Po inštalácii termostatu pre čerpadlo kúrenia je povinné ho kalibrovať. Skutočné údaje z teplomera manometra sa porovnávajú s údajmi zariadenia.
Uzavretá logika
Uzavretá logika zariadenia pre obehové čerpadlo znamená, že existuje tuhá vnútorná konštrukcia. Algoritmus práce zostáva v priebehu času konštantný, nemení sa v závislosti od stavu prostredia.
Pre obehové čerpacie zariadenia je to celkom možné. Existuje len malý počet programovateľných parametrov, ktoré je možné zmeniť.
Montáž čerpadiel Vilo
Lodičky Vilo sú dnes na trhu veľmi obľúbené. Majú dobré technické vlastnosti. Široká škála veľkostí závitových a prírubových spojov vám umožňuje vybrať si práve také čerpacie zariadenie, ktoré je ideálne na inštaláciu do existujúceho vykurovacieho systému. A samotný vykurovací radiátor nebude zapojený do práce.
Stojí za zváženie, ako pripojiť čerpadlo k vykurovaniu Vilo. Inštalácia jednotiek VILO nie je náročná. Čerpadlo Wilo je možné inštalovať priamo na potrubie. Existujú rôzne modely. Ak má miestnosť malú plochu (do 750 metrov štvorcových), mali by ste uprednostniť model Wilo-Star-RS. Čerpadlá tejto série sú vybavené trojstupňovými spínačmi. Na napájanie je potrebný prúd s napätím 230 voltov. Zariadenie môže pracovať pri teplote pracovnej tekutiny od -10 do +110 stupňov. V tomto prípade by teplota okolia nemala byť vyššia ako +40 stupňov.
Inštalácia tejto jednotky predpokladá horizontálne umiestnenie jej hriadeľa. Svorkovnica má dva káblové vývody. Preto je možné vykurovacie čerpadlo Wilo pripojiť na napájanie z ktorejkoľvek strany. Vďaka odpruženému dizajnu koncoviek sa kábel veľmi jednoducho pripája.
Pripojenie čerpadla na vykurovanie teda nie je náročná práca. A môžete to urobiť sami. Hlavná vec je správne vybrať čerpacie zariadenie, poznať inštalačné vlastnosti a dodržiavať množstvo pravidiel počas inštalácie zariadenia.

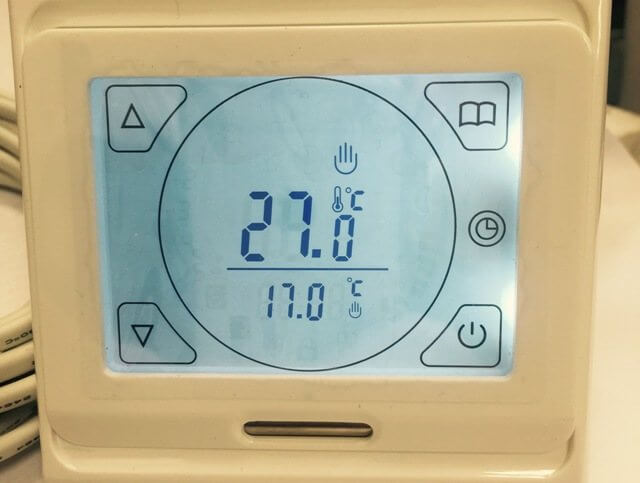

Otvorená logika
Existujú aj voľne programovateľné typy nástrojov s otvorenou logikou. Často sa nachádzajú aj v čerpacích produktoch cirkulačného typu. Takéto zariadenia možno ľahko nakonfigurovať pre akékoľvek podmienky prostredia a teplotné podmienky.
Je však dosť ťažké ich zvládnuť, vyžadujú sa špeciálne kvalifikácie. Preto sa nerozšírili, uzavretú logiku najčastejšie nájdeme v obehových zariadeniach.
Nemali by ste ušetriť na nákupe termostatu pre vykurovací systém, pretože tento produkt výrazne zvyšuje produktivitu a účinnosť.
Zhrnutie
Vykurovacie radiátory s termostatom umožňujú vytvoriť skutočne „inteligentný“ vykurovací systém, ktorý sa prispôsobuje zmenám poveternostných podmienok. Regulátory batérií medzitým nie sú ani zďaleka jediným spôsobom, ako regulovať prevádzku vykurovacieho systému. Navrhovaný materiál je pokusom o zovšeobecnenie existujúcich spôsobov regulácie vykurovania v dome.
